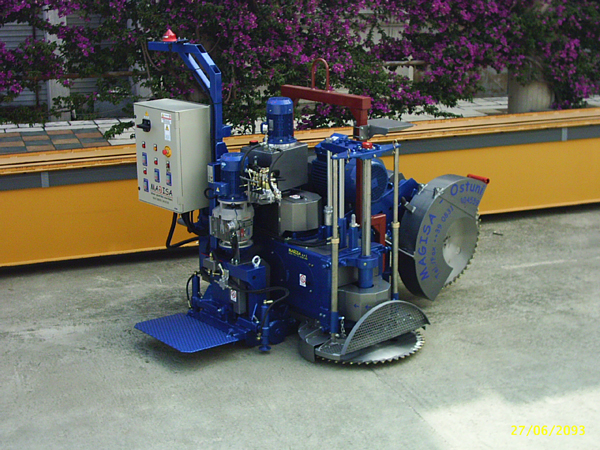

Adapto para cortar simultaneamente tanto em sentido horizontal como vertical com uma velocidade de corte de 0 ÷ 25 m/min.
Deslocamento sobre carris tipo T 60
Potência total Kw 47
Profundidade di Corte vertical max 220 mm.
Profundidade di Corte horizontal max 220 mm.
Disco Verticale f 750 mm.
Disco Horizontal D. 650 mm.
Gerador Aconselhado KVA80
Motoros eléctricos
- Corte vertical kw 22
Tipo IP 55 Classe F ŋ 0, 87÷ 0,92V 380 50 HzB3
- Corte horizontal Kw 22
Tipo IP 55 Classe F ŋ 0, 87÷ 0,92V 38050 HzB3
- Avançamento Kw 1,5
Tipo IP 55 Classe F ŋ 0,75÷ 0,85V 380 50 HzB5
- Instalação hidráulica Kw 1,5
Tipo IP 55 Classe F ŋ 0, 75÷ 0,85V 380 50 HzB5
Quadro eléctrico
Com comandos de accionamento de baixa tensão, como previsto pela lei
Proporção adequada e pulsantes de marcha/bloqueio individual para cada motor.
Segurança
A máquina possui dispositivos eléctricos de bloqueio que a tornam segura e dispositivo sonoro e luminoso que avisa que a máquina está em movimento.
Possui proteções sobre todas as partes mecánicas em movimento, e proteção sobre os discos até o máximo possível.
Instalação hidráulica
Bomba com engranagens – distribuir de 3 elementos
Portata 10 litros /1’
Pressão máxima 100 ÷ 150 bar
Capacidade tanque 50 Lt.
AVANÇAMENTO DE CORTE
Idraulico a portata variabile
indipendente azionato mediante leva
inversione di marcia con punto di folle
velocità max. 50 @ m/min.
4 ruote motrici
CHASSIS
Estrutura de aço especificamente estudada para alta resistência,
eléctrico-soldada. Articulação corte vertical, com comando hidráulico através de macaco hidráulico de duplo efeito; Transporte carrinho para Chassis horizontal através de macaco de duplo efeito
E desloca-se sobre rolamentos e guias reguláveis para anular o processo de desgaste.
Accionamento corte Horizontal através de macaco hidráulico de duplo efeito integrado num sistema de alavancas.
Medida e Massa
Largura_____1700_______mm. ~
Comprimeto_____2000_______mm. ~
Altura_______1600_______mm. ~
Peso____1900_______Kg. ~
Dados técncos e características podem sofrer variações
