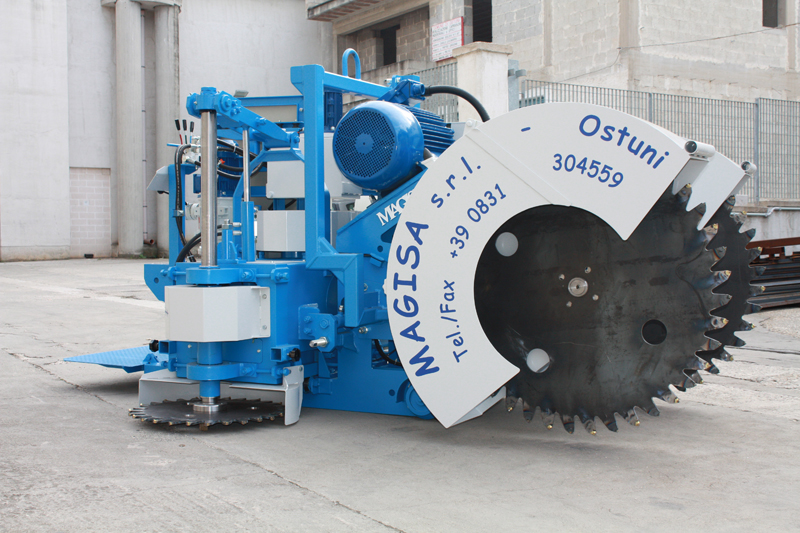

Adapto para cortar simultaneamente tanto em sentido horizontal como vertical com uma velocidade de corte de 0 ÷ 25 m/min.
Diferentemente do modelo MTOV o corte vertical é pré-disposto para a montagem do disco à esquerda. Solução que consente utilizar a máquina somente para as marcações Verticais ( em caso de falta do modelo MTV ...)
Deslocamento sobre carris tipo T 70 / U 80
Potência total Kw52
Profundidade di Corte vertical max420mm.
Profundidade de corte Horizontal máximo 250mm
Disco Verticale f 1150mm.
Disco Horizontal D. 650mm.
Gerador Aconselhado KVA 100
Motoros eléctricos
- Corte vertical kw 30
Tipo IP 55 Classe F ŋ 0, 87÷ 0,92V 380 50 HzB3
- Corte horizontal Kw 18,5
Tipo IP 55 Classe F ŋ 0, 87÷ 0,92V 38050 HzB3
- Avançamento Kw2
Tipo IP 55 Classe F ŋ 0, 80÷ 0,92V 380 50 HzB5
- Instalação hidráulica Kw 1,5
Tipo IP 55 Classe F ŋ 0, 80÷ 0,92V 380 50 HzB5
Quadro eléctrico
Com comandos de accionamento de baixa tensão, como previsto pela lei
Proporção adequada e pulsantes de marcha/bloqueio individual para cada motor.
Segurança
A máquina possui dispositivos eléctricos de bloqueio que a tornam segura e dispositivo sonoro e luminoso que avisa que a máquina está em movimento.
Possui proteções sobre todas as partes mecánicas em movimento, e proteção sobre os discos até o máximo possível.
Instalação hidráulica
Bomba com engranagens – distribuir de 3 elementos
Portata 10 litros /1’
Pressão máxima 100 ÷ 150 bar
Capacidade tanque 50Lt.
AVANÇAMENTO DE CORTE
Idraulico a portata variabile
indipendente azionato mediante leva
inversione di marcia con punto di folle
velocità max. 50 @m/min. a vuoto
4 ruote motrici
CHASSIS
Estrutura de aço especificamente estudada para alta resistência,
eléctrico-soldada. Articulação corte vertical, com comando hidráulico através de macaco hidráulico de duplo efeito; Transporte carrinho para Chassis horizontal através de macaco de duplo efeito
E desloca-se sobre rolamentos e guias reguláveis para anular o processo de desgaste.
Accionamento corte Horizontal através de macaco hidráulico de duplo efeito integrado num sistema de alavancas.
Medida e Massa
Largura_____1800____mm. ~
Comprimeto_____2600____mm. ~
Altura_______1800____mm. ~
Peso____2700____Kg. ~
Dados técncos e características podem sofrer variações |
