Modelo MTO 3030








versione .pdf

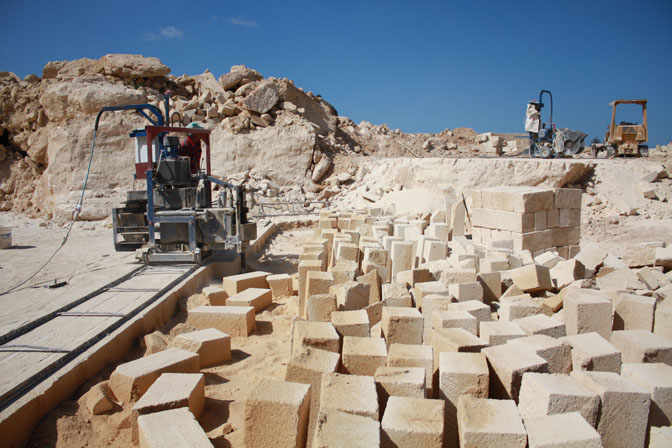

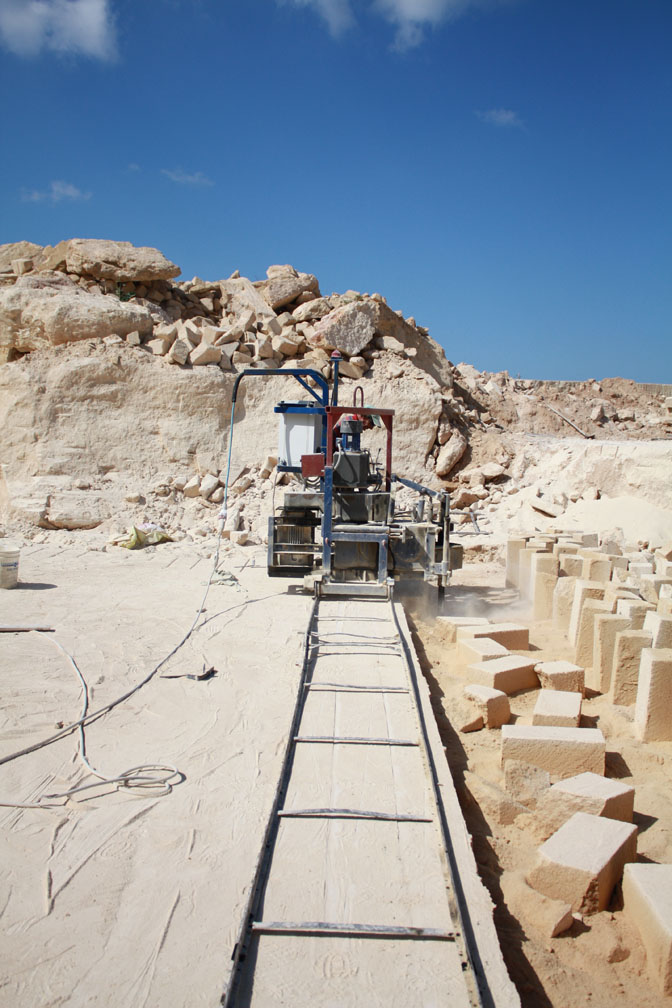

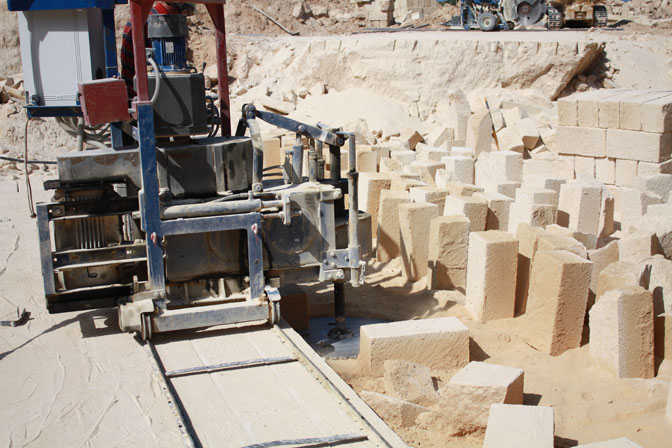

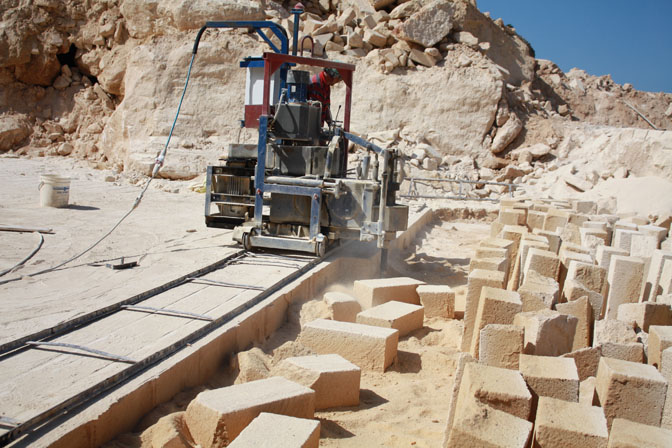

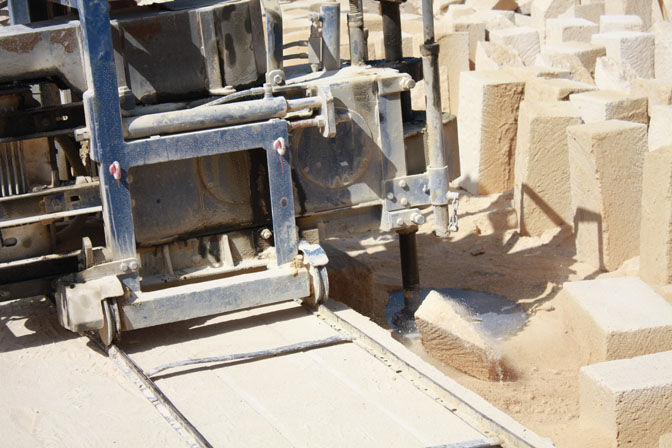

Adapto para cortar um sulco horizontal abaixo do plano de escavar com um velocidade de corte de 0 ÷ 25 m/min.
Deslocamento sobre carris tipo T 45
Potência total Kw 24,6
Profundidade de corte Horizontal máximo 250mm.
Altura corte ( a partir do plano de escavar) máximo 300 mm.

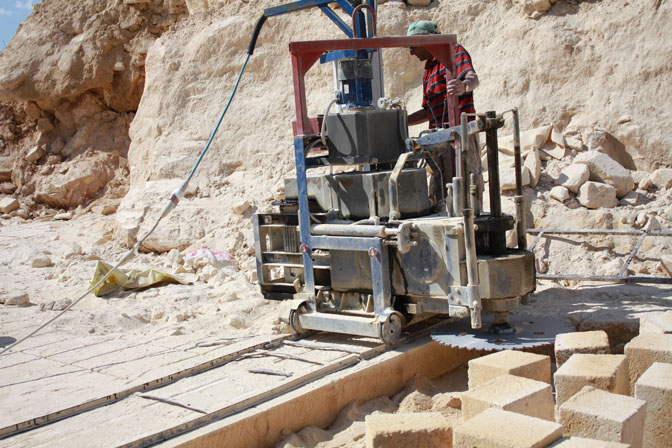

Disco Horizontal D. 700mm..
Gerador Aconselhado KVA 40

Motoros eléctricos

  • Corte horizontal kw 22
    Tipo IP 55 Classe F ŋ 0, 87÷ 0,92V 380 50 HzB3
  • Avançamento Kw1,5
    Tipo IP 55 Classe F ŋ 0, 75÷ 0,92V 380 50 HzB5.
  • Instalação hidráulica Kw1,1
    Tipo IP 55 Classe F ŋ 0, 75÷ 0,92V 380 50 HzB5

Quadro eléctrico

Com comandos de accionamento de baixa tensão, como previsto pela lei Proporção adequada e pulsantes de marcha/bloqueio individual para cada motor.

Segurança

A máquina possui dispositivos eléctricos de bloqueio que a tornam segura e dispositivo sonoro e luminoso que avisa que a máquina está em movimento. Possui proteções sobre todas as partes mecánicas em movimento, e proteção sobre os discos até o máximo possível.

Instalação hidráulica

Bomba com engranagens – distribuir de 2 elementos
Portata 8 litros /1’
Pressão máxima 100 ÷ 150 bar
Capacidade tanque 40Lt.


AVANÇAMENTO DE CORTE

Hidráulico de alcance variável independente accionado através de alavanca inversão de marcha com ponto de alta velocidade máxima 40m/min. à vácuo 4 rodas motoras

CHASSIS

Estrutura em aço especificamente estudada para uma alta resistência, eléctro soldado. Transferência carrinho Chassis horizontal através de macaco de duplo efeito E desloca-se sobre rolamentos e guias reguláveis para anular o processo de desgaste. Accionamento corte Horizontal através de macaco hidráulico de duplo efeito integrado num sistema de alavancas.

Medida e Massa

Largura____1800____mm. ~
Comprimeto____1000____mm. ~
Altura____1650____mm. ~
Peso____1050____Kg. ~


Dados técncos e características podem sofrer variações
