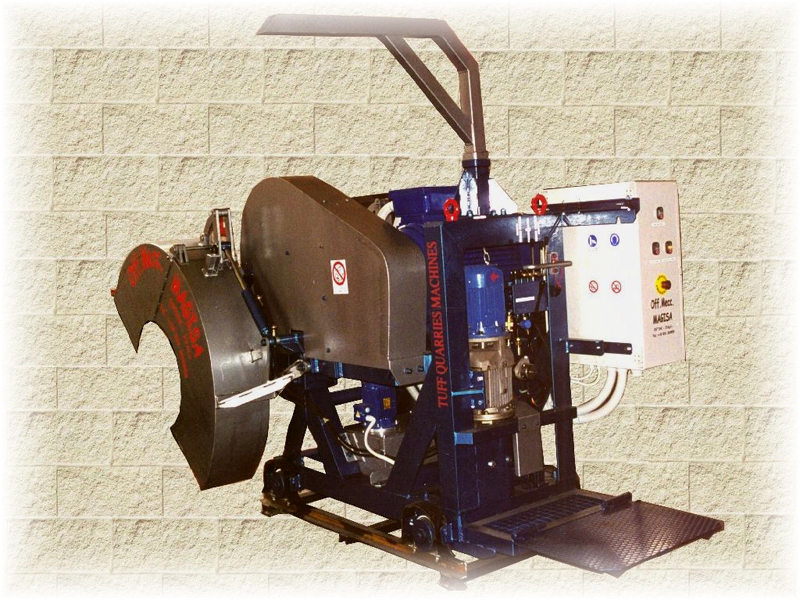

Modèle MTV 10040








versione .pdf

En mesure de couper des sillons verticaux à une vitesse de coupe comprise entre 0 ÷ 25 m/min.
Coulissement sur rails type U 80 / ROTAIAS10
Puissance totale Kw82,7
Profondeur de coupe verticale max 420mm.
Disque vertical f 1200mm..
Générateur conseillé KVA 125

Moteurs électriques

  • Coupe verticale kw75
    Type IP 55 Classe F ŋ 0, 87÷ 0,92V 380 50 HzB3
  • Avancement Kw 5,5
    Type IP 55 Classe F ŋ 0, 75÷ 0,92V 380 50 HzB5
  • Circuit hydraulique Kw 2,2
    Type IP 55 Classe F ŋ 0,75÷ 0,92V 380 50 HzB5

Tableau électrique

Doté de commandes d’actionnement basse tension conformément à la législation Adéquatement proportionné et boutons de marche / arrêt individuels pour chaque moteur.

Sécurité

La machine est munie de dispositifs électriques de blocage qui assurent sa sécurité et de dispositif sonore et lumineux avertissant que la machine est en mouvement. Elle est équipée de protections sur tous les composants mécaniques en mouvement et de toutes les protections possibles sur les disques.

Circuit hydraulique

Pompe à engrenages – distributeur à 1 éléments
Débit 8 litres/min
Pression maximale 100 ÷ 150 bar
Capacité réservoir 40 Lt.

AVANCEMENT DE LA COUPE

Hydraulique à débit variable
indépendant, actionné par levier
inversion de marche avec point mort
vitesse max. 50 @m/min. à vide
4 roues motrices

CHÂSSIS

Structure en acier spécialement conçue pour assurer une résistance élevée, électrosoudé. Actionnement de Coupe verticale ,
par vérin hydraulique à double effet;

Dimensions et poids

Largeur___1650_______mm. ~
Longueur__2900________mm. ~
Hauteur_____1700________mm. ~
Poids_______3000________Kg. ~


Données techniques et caractéristiques peuvent subir des variations
