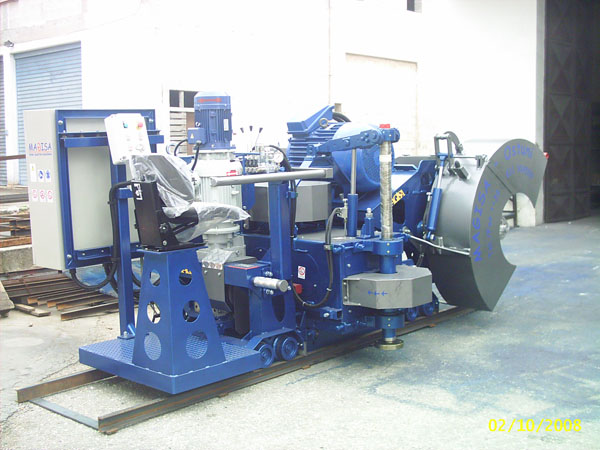

Modèle MTOV 18040




versione .pdf

En mesure de couper simultanément en sens horizontal et vertical à une vitesse de coupe comprise entre 0 ÷ 25 m/min.
Coulissement sur rails type ROTAIA S14
Puissance totale Kw 130,5
Profondeur de coupe verticale max 420 mm.
Profondeur de coupe horizontale max 250mm
Disque vertical f 1200mm.
Disque horizontal f 700mm.
Générateur conseillé KVA 225

Moteurs électriques

  • Coupe verticale kw 75
    Type IP 55 Classe F ŋ 0, 87÷ 0,92V 380 50 HzB3
  • Coupe horizontale Kw 45
    Type IP 55 Classe F ŋ 0, 87÷ 0,92V 38050 HzB3
  • Avancement Kw7,5
    Type IP 55 Classe F ŋ 0, 80÷ 0,92V 380 50 HzB5
  • Circuit hydraulique Kw 3
    Type IP 55 Classe F ŋ 0, 80÷ 0,92V 380 50 HzB5

Tableau électrique

Doté de commandes d’actionnement basse tension conformément à la législation Adéquatement proportionné et boutons de marche / arrêt individuels pour chaque moteur.

Sécurité

La machine est munie de dispositifs électriques de blocage qui assurent sa sécurité et de dispositif sonore et lumineux avertissant que la machine est en mouvement. Elle est équipée de protections sur tous les composants mécaniques en mouvement et de toutes les protections possibles sur les disques.

Circuit hydraulique

Pompe à engrenages – distributeur à 3 éléments
Débit 10 litri/1’
Pression maximale 100 ÷ 150 bar
Capacité réservoir 50Lt.

AVANCEMENT DE LA COUPE

Hydraulique à débit variable
indépendant, actionné par levier
inversion de marche avec point mort
vitesse max. 50 @m/min. à vide
4 roues motrices

CHÂSSIS

Structure en acier spécialement conçue pour assurer une résistance élevée, électrosoudé. Actionnement de Coupe verticale ,
par vérin hydraulique à double effet; Translation chariot sur
CHÂSSIS orizzontale par vérin à double effet
Et coulissement sur roulements et guides réglables pour annuler le jeu dû à l’usure.
Actionnement de Coupe horizontale par vérin hydraulique à double effet incorporé à un système de leviers.

Dimensions et poids

Largeur___2250_______mm. ~
Longueur___4500_______mm. ~
Hauteur______1900_______mm. ~
Poids________5000_______Kg. ~

Données techniques et caractéristiques peuvent subir des variations
