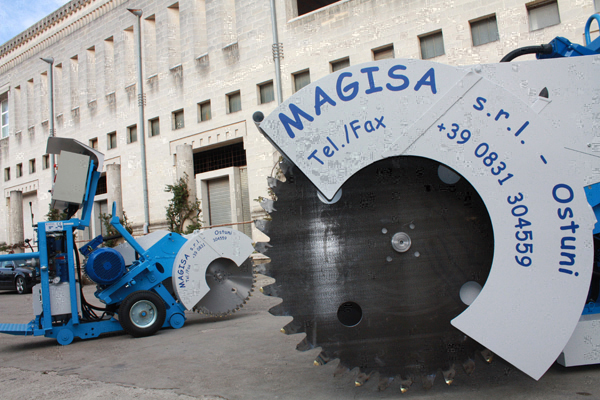

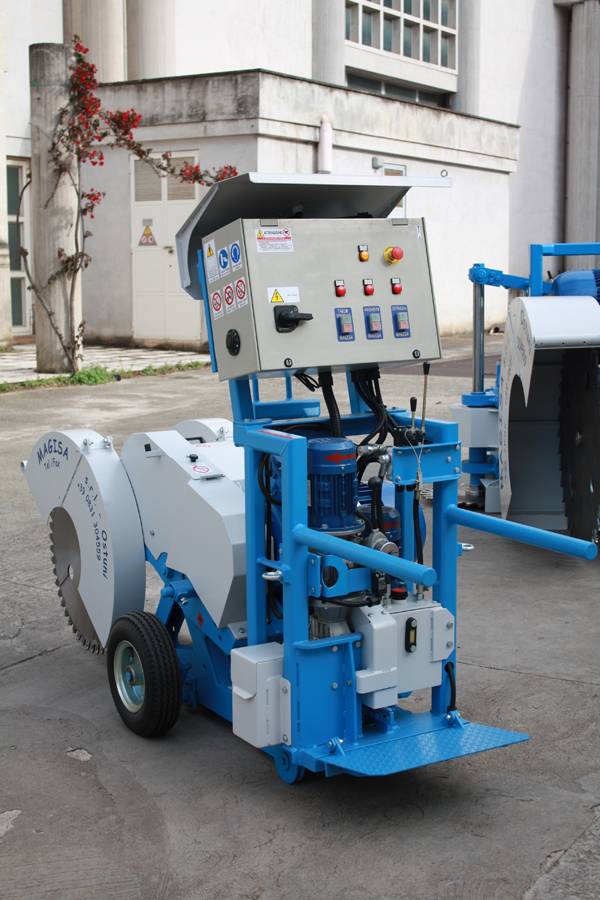

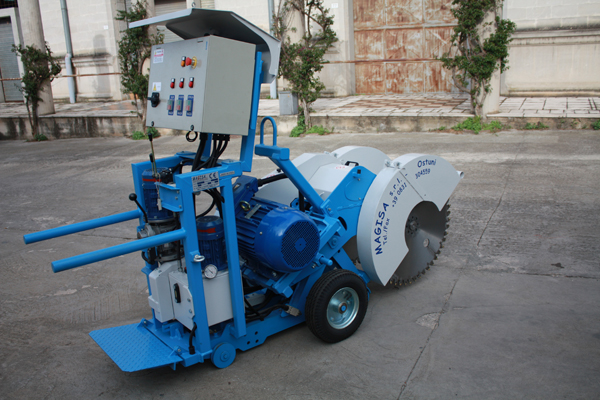

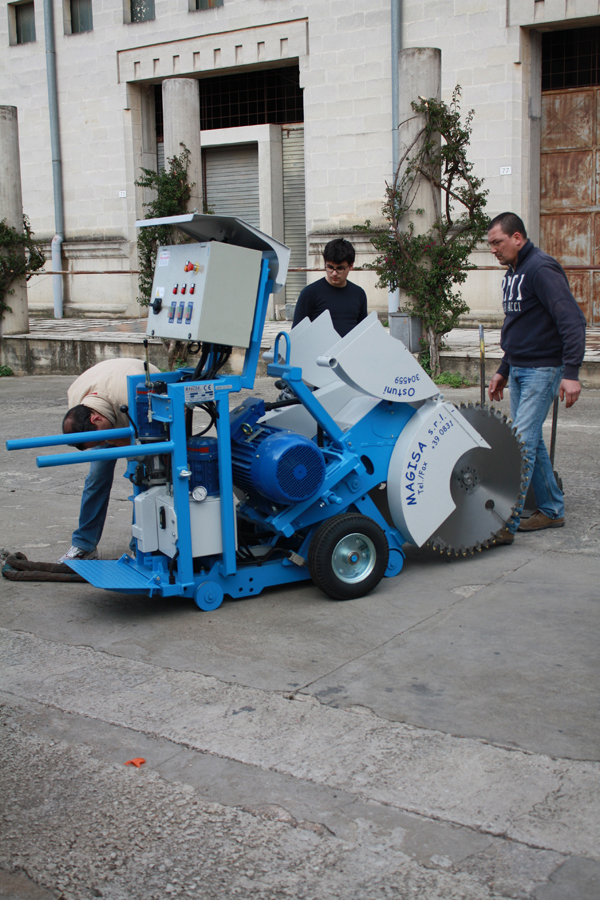

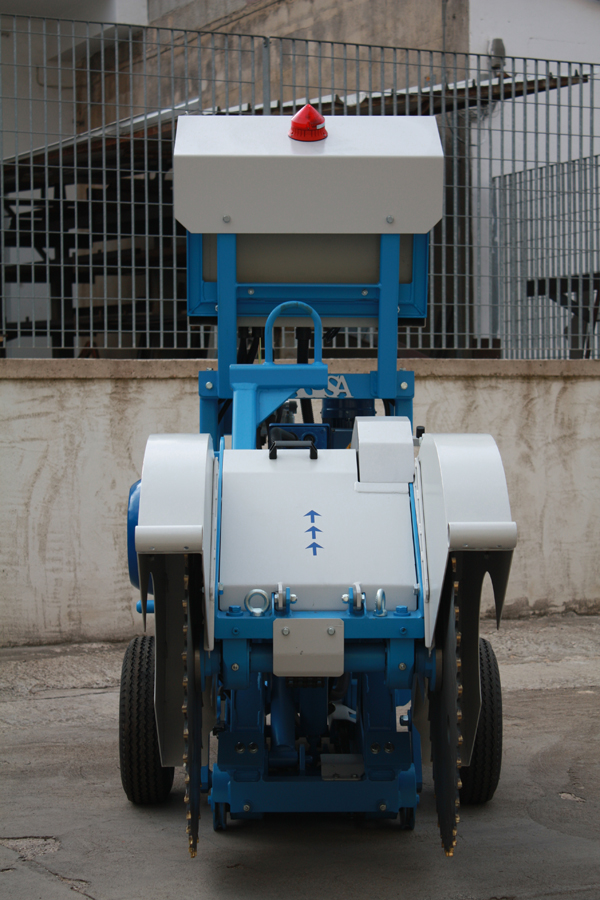

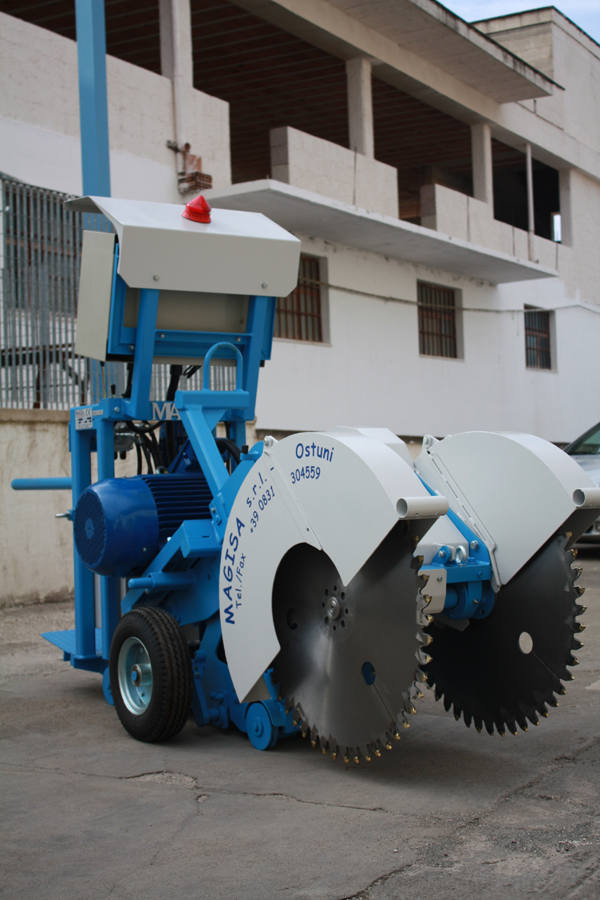

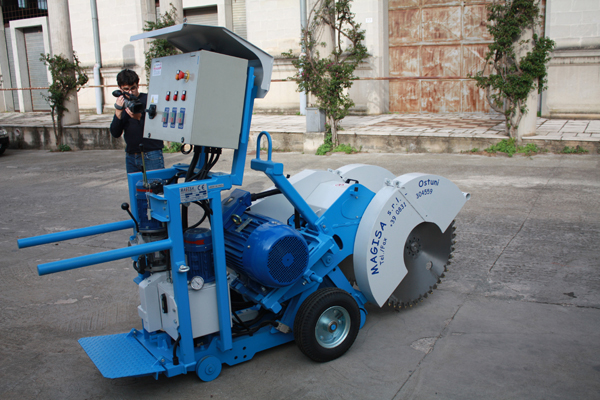

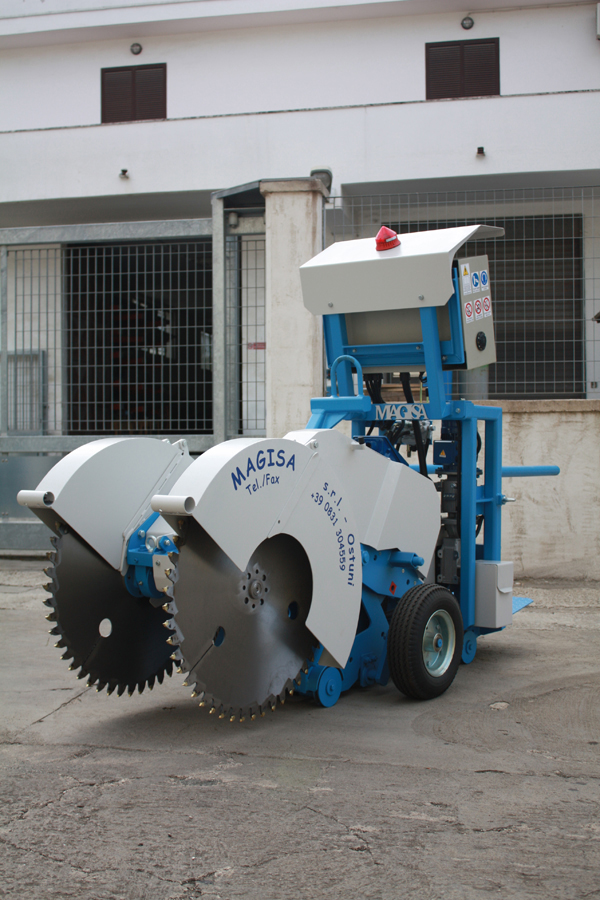

Modell MTV 3030








.pdf

Geeignet um senkrechte Rillen mit einer Schnittgeschwindigkeit von 0 ÷ 25 m/min.
Gleitung auf Schienen Typ T 45
Höchstleistung Kw 23.,5
Tiefe des senkrechten Schnittes max 300mm.
Senkrechte Scheibe f850mm..
Empfohlener Generator KVA 40

Elektrische Motoren

  • Senkrechter Schnitt kw 22
    Typ IP 55 Classe F ŋ 0, 87÷ 0,92V 380 50 HzB3
  • Vorschub Kw0,75
    Typ IP 55 Classe F ŋ 0, 75÷ 0,92V 380 50 HzB5
  • Hydraulik - Anlage Kw 0,75
    Typ IP 55 Classe F ŋ 0,75÷ 0,92V 380 50 HzB5

Elektrisches Schaltpult

Mit Niederspannung – Schaltbedienungen, wie vom Gesetz vorgesehen. Zweckmäßig proportioniert und Start/Stopp - Schalttaste für jeden einzelnen Motor.

Sicherheit

Die Maschine ist mit elektrischen Blockierungsvorrichtungen ausgestattet welche ihr Sicherheit geben, und sie hat eine akustische und leuchtende Vorrichtung welche warnt wenn die Maschine in Betrieb ist. Die Maschine ist mit Schutzvorrichtungen an allen mechanischen, in Bewegung stehenden, Teilen und an den Scheiben, bis dort hin wo es möglich, ausgestattet.

Hydraulik - Anlage

Zahnradpumpe – Verteiler mit 2 Elementen
Leistung 3,5litri/1’
Höchstdruck 100 ÷ 150 bar
Fassungsvermögen des Tanks 20Lt.

SCHNITT - VORSCHUB

Hydraulisch, mit unterschiedlicher Durchflussmenge unabhängige Bedienung mittels eines Hebels Wendung mit Leerlaufpunkt Geschwindigkeit max.40 @m/min. im Leeren
4 Antriebsräder

FAHRGESTELL

Struttura in acciaio appositamente studiata per un’ alta resistenza,
elettrosaldato. Articolazione Senkrechter Schnitt ,
a comando idraulico tramite martinetto
idraulico a doppio effetto;

Maße und Massen

Breite___950_______mm. ~
Länge __2350________mm. ~
Höhe _____1800________mm. ~
Gewicht ________830_______Kg. ~


Technische Daten und Merkmale können Abänderungen unterliegen.
