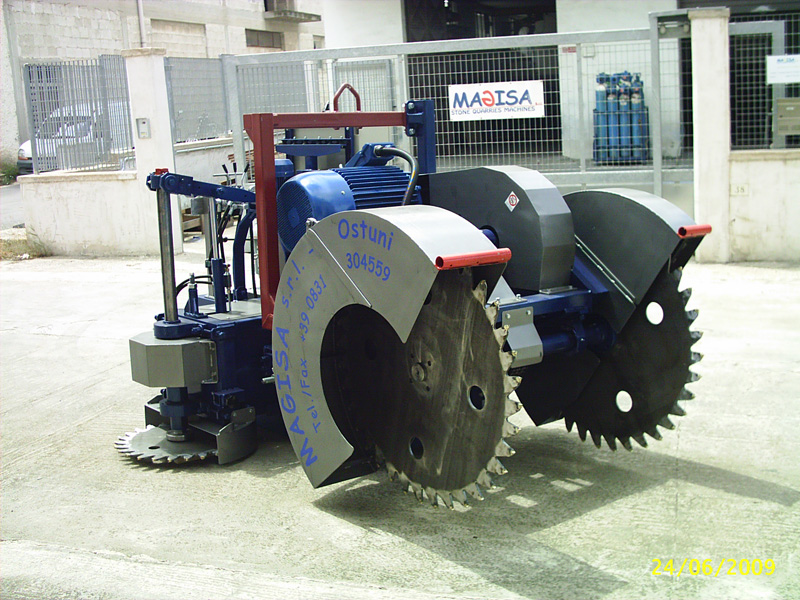

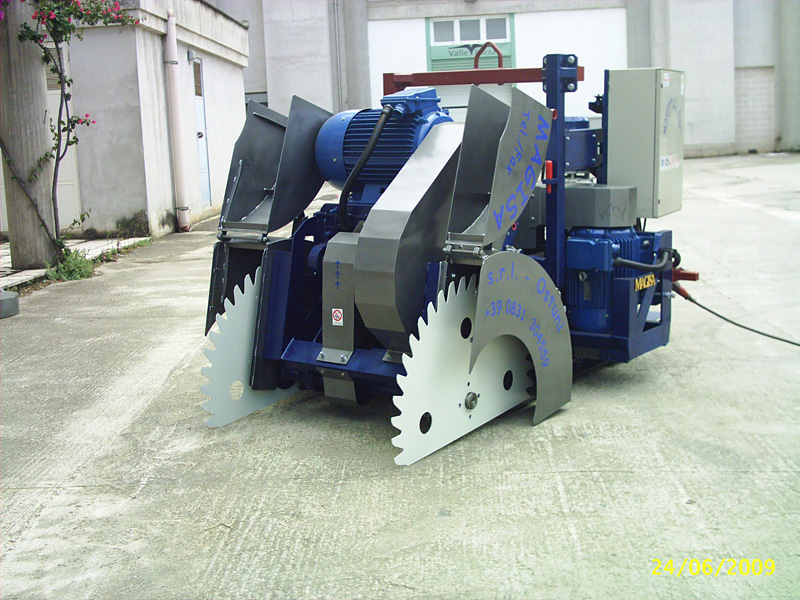

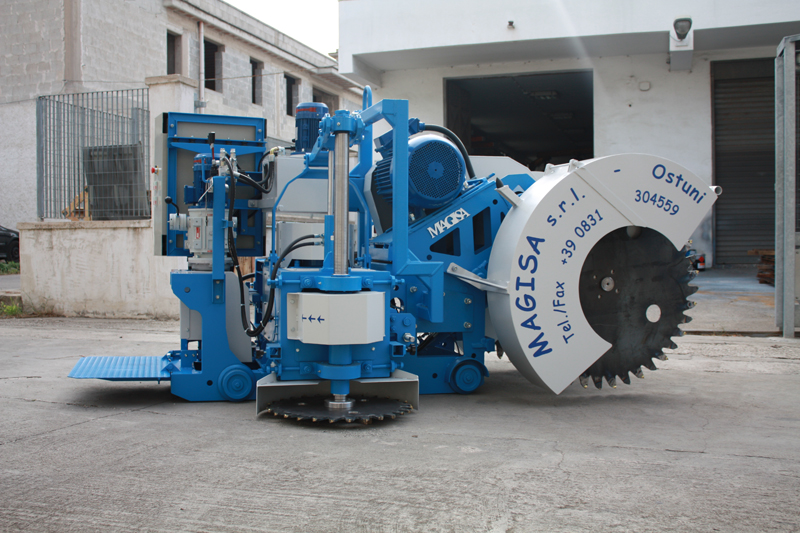

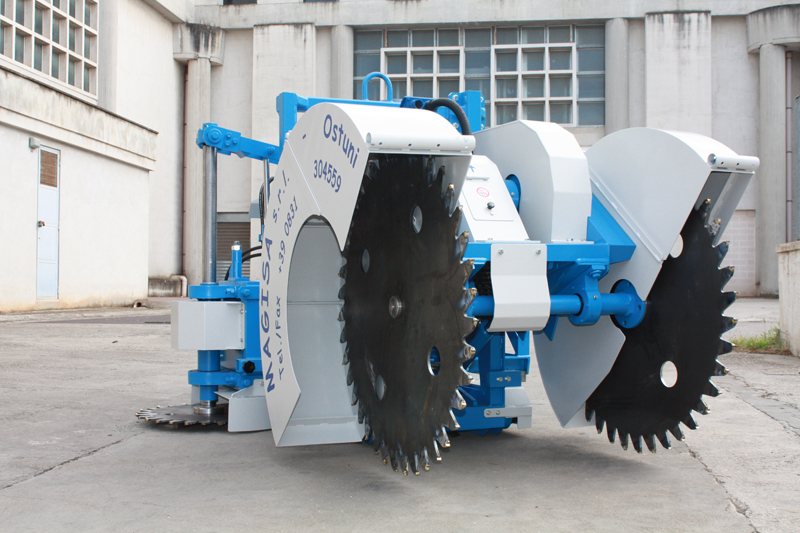

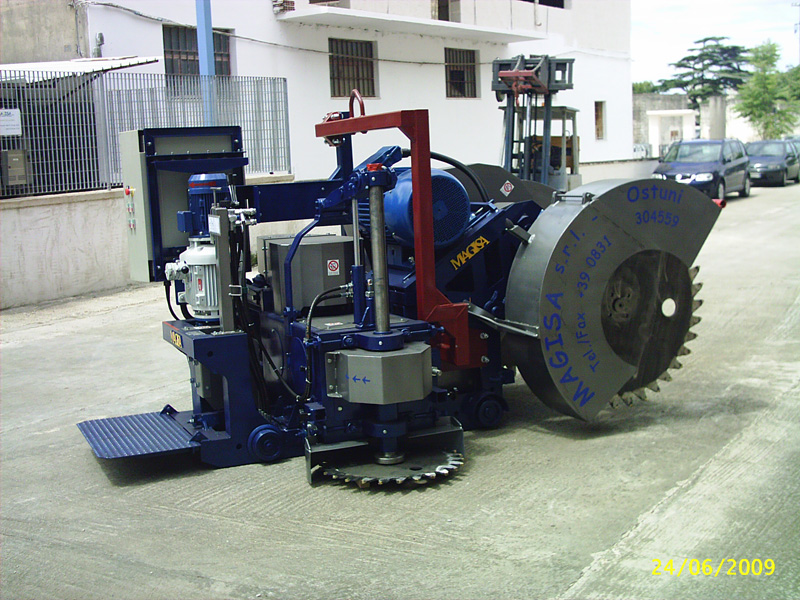

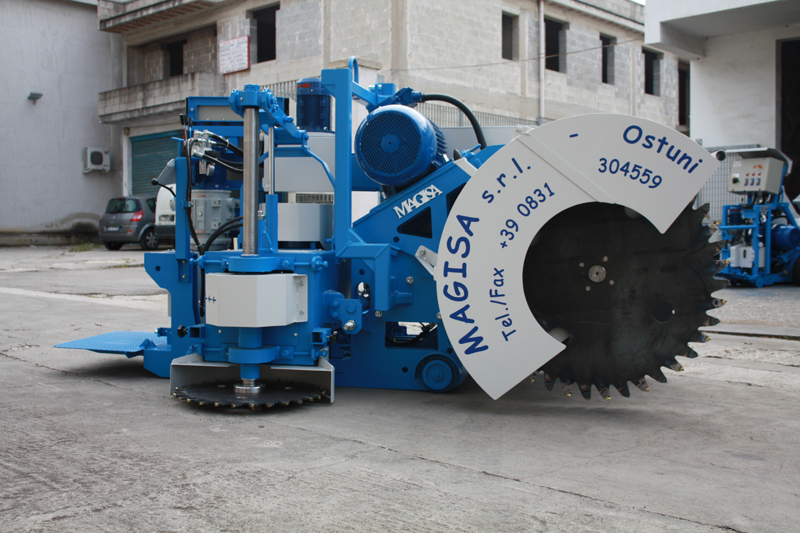

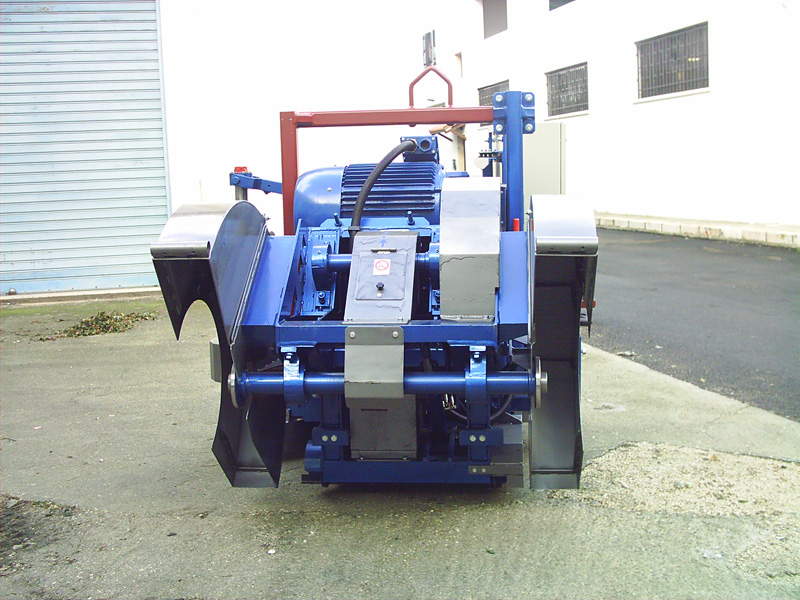

Adatto per tagliare contemporaneamente sia in senso orizzontale che verticalecon una velocità di taglio da 0 ÷ 25 m/min.
A differenza del modello MTOV il taglio verticale è predisposto per il montaggio del disco a sinistra. Soluzione che permette di adoperare la macchina per le sole tracciature Verticali ( in caso di mancanza del modello MTV…)
Scorrimento su binari tipoROTAIA S10
Potenza totale Kw 88,2
Profondità di taglio Verticale max420mm.
Profondità di taglio Orizzontale max250mm
Disco Verticale f 1200mm.
Disco Orizzontale f 700mm.
Generatore Consigliato KVA 160
Motori elettrici
- Taglio verticale kw 45
Tipo IP 55 Classe F ŋ 0, 87÷ 0,92V 380 50 HzB3
- Taglio orizzontale Kw 37
Tipo IP 55 Classe F ŋ 0, 87÷ 0,92 V 38050 HzB3
- Avanzamento Kw4
Tipo IP 55 Classe F ŋ 0, 80÷ 0,92V 380 50 HzB5
- Impianto idraulico Kw 2,2
Tipo IP 55 Classe F ŋ 0, 80÷ 0,92V 380 50 HzB5

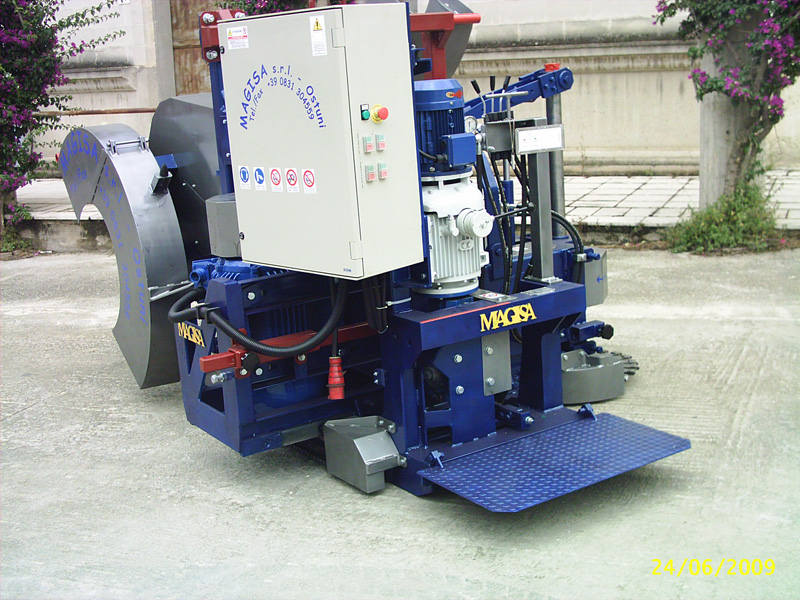

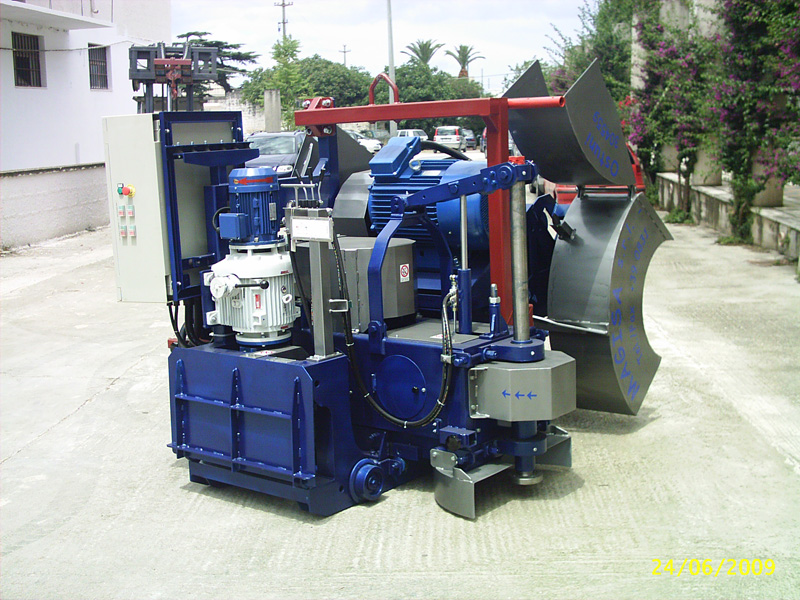

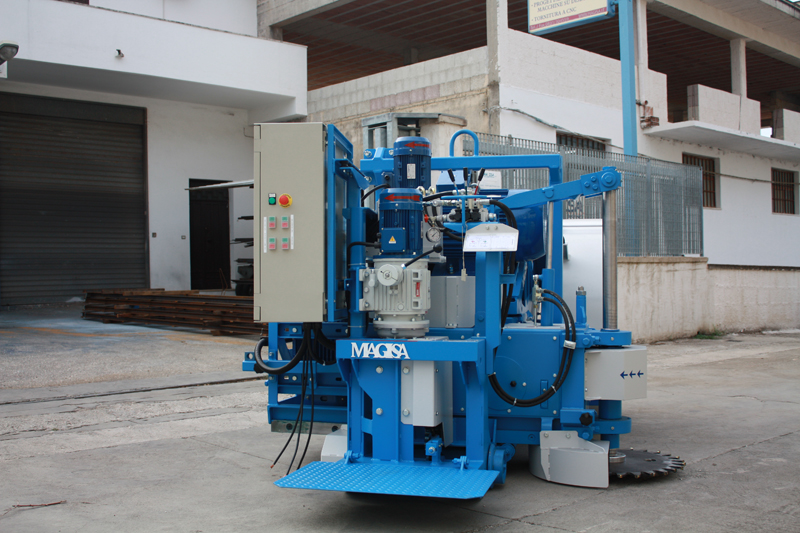

Quadro elettrico
Con comandi di azionamento a bassa tensione come previsto dalla legge
Opportunamente proporzionato e pulsanti di marcia / arresto singolo per ogni motore.
Sicurezza
La macchina è provvista di dispositivi elettrici di blocco che la rendono sicura e di dispositivo acustico e luminoso che avverte che la macchine è in movimento.
E’ provvista di protezioni su tutti gli organi meccanici in movimento, e protezione sui dischi fino al massimo possibile.
Impianto idraulico
Pompa ad ingranaggi – distributore a 3 elementi
Portata 10 litri/1’
Pressione massima 100 ÷ 150 bar
Capacità serbatoio 50Lt.
AVANZAMENTO DI TAGLIO
Idraulico a portata variabile
indipendente azionato mediante leva
inversione di marcia con punto di folle
velocità max.50@m/min. a vuoto
4 ruote motrici

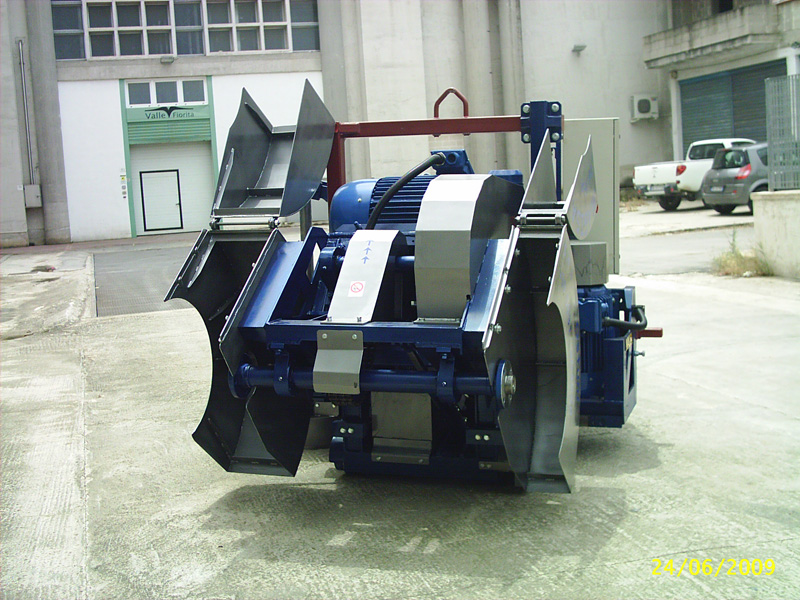

TELAIO
Struttura in acciaio appositamente studiata per un’ alta resistenza,
elettrosaldato. Articolazione taglio verticale,
a comando idraulico tramite martinetto
idraulico a doppio effetto; Traslazione carrello per
Telaio orizzontale mediante martinetto a doppio effetto
E scorre su cuscinetti e guide regolabili per annullare il gioco di usura.
Azionamento taglio Orizzontale tramite martinetto idraulico a doppio effetto integrato in un sistema di leve.
Misura e Massa
Larghezza___2000_______mm. ~
Lunghezza___2600_______mm. ~
Altezza______1800_______mm. ~
Peso________3200_______Kg. ~
Dati tecnici e caratteristiche possono subire variazioni
